鱗板輸送機
瀏覽次數：發布日期：2021-02-03
鱗板輸送機(鱗板機)產品概述：
鱗板輸送機(鱗板機)是以閉合的、循環運行的鏈條為牽引構件，用對接的或搭接的平形板、波浪板以及槽型或箱型等構件作為承載構件的輸送設備。牽引構件與承載構件組成鏈板組合裝置；牽引鏈條可以通過鏈條附件與承載構件相連，也可以與承載構件直接相連。承載構件自身承載，并通過滾輪或固定在支架上的托輥來支承。鱗板輸送機(鱗板機)既適用于輸送散料物料，又適用于輸送成件物品。在輸送過程中可完成各種工藝流程或工藝操作，因此，鱗板式輸送機(鱗板輸送機)板式輸送機的應用十分廣泛。鱗板式輸送機(鱗板輸送機)的應用范圍
板鏈式輸送機是板式輸送機的一種,廣泛用于礦山、冶金和水泥等行業,是原料處理或連續生產過程中不可缺少的設備,對輸送大塊和尖銳的物料尤為適宜。該系列輸送機具有結構簡單、運行可靠、使用壽命長,安裝維修簡單等特點,對物料粒度、塊狀、工作環境無特殊要求,運送單個物料（件）的重量可達70-120kg，輸送機長度可達40-80米且允許25°傾角輸送,鱗板輸送機可用于沿水平或傾斜方向由儲倉向破碎機、輸送機或其它工作機械輸送各種塊狀或松散物料。有輕型和中型之分。本系列輸送機適用于輸送塊粒及粉狀物料,是水泥廠物料設備更新?lián)Q代產品,常用于輸送散狀物料,也適應于銳利灼熱物料的輸送。
鱗板輸送機適用范圍：
鱗板輸送機具有結構簡單、運行可靠、使用壽命長,安裝維修簡單等特點,對物料粒度、塊狀、工作環境無特殊要求,運送單個物料(件)的重量可達70-120kg,輸送機長度可達40-80米且允許25°傾角輸送。鱗板機特別適用于大塊的、沉重的、灼熱的以及腐蝕性的物料,鱗板輸送機用于鑄造車間灼熱鑄件的輸送并能在輸送過程中同時完成清除澆冒口、冷卻、干燥、加熱、清洗及分類等工藝工程,廣泛應用于機械、鑄造、冶金、化工、建材、動力、礦山等工業部門。
鱗板輸送機有下列優點：
1.適用范圍廣。除粘性的物料以外，一般的固體散狀物料和成件物品均可輸送。
2.輸送能力大。特別是鱗板式輸送機的輸送能力可高達1000t/h.
3.牽引構件強度高，可以較長距離輸送。國內鱗板式輸送機的輸送長度已達到200m;國外的最大輸送長度達1000m以上。
4.輸送線路布置靈活。與帶式輸送機相比，鱗板式輸送機可以較大的化解和較小的彎曲半徑輸送物料，因此有較大的靈活性。其傾角可達30度~35度，彎曲半徑通常為5~8m.
5.在輸送過程中，同時可進行分類、清洗、干燥、冷卻或裝配等各種工藝作業。
6.所采用的鏈條及附件均由專業廠生產，質量得以保證，不但運行平穩可靠，同時可保證一定的使用壽命。
鱗板輸送機(鱗板機)有下列缺點：
1.由于鱗板輸送機的所有部件均用金屬材料制成，而且其索引鏈和底板自重大，故材料消耗多，且空載功率大。
2.潤滑和維修不便，底板和牽引鏈的磨損快，且噪聲較大。
3.結構較復雜，且自重大，因而造價高。
鱗板輸送機產品結構：

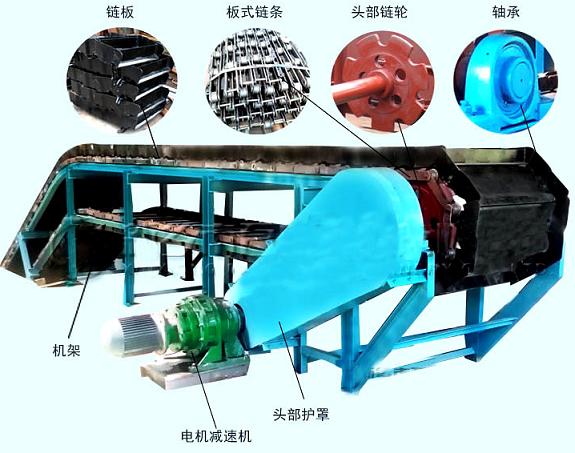

鱗板式輸送機由頭輪裝置、鱗板鏈條裝置、尾輪張緊裝置、導料防護裝置、機架和驅動裝置等構成。
1、驅動裝置：由于鱗板輸送機的速度一般不大于0.5m/s，因而鱗板輸送機的驅動裝置多采用電機、減速器等傳動結構，因而它可直接通過十字滑塊聯軸器與頭輪軸連接，使頭輪裝置結構簡化，制造、安裝、調整都交容易，成本也較低，且為具有單一速度的單驅動裝置。
2、尾輪張緊裝置：該裝置采用螺旋張緊裝置，由一個尾輪軸、兩個尾部鏈輪和一對張緊螺桿及其它附件組成。張緊鏈輪（含輪轂）通過雙滾動軸承支撐在鏈輪軸上，可以降低牽引鏈條繞過鏈輪時的阻力系數；同時，當多條牽引鏈節距的累積誤差不等而導致的鏈條不同步時，可以使鏈輪輪齒和牽引鏈關節的位置自動得到調整，保證鏈輪輪齒和牽引鏈的正確嚙合，避免了多根牽引料出現張力不均甚至懸殊，從而提高了牽引鏈條的整體性能。
3、鱗板鏈條裝置：BL鱗板輸送機采用的鏈條是軸端裝有滾輪的片式鏈和沖壓鏈，滾輪裝在外鏈片外側，滾輪僅支撐底板上的負載，其結構尺寸相應較少，因而阻力系數較小，減小了驅動裝置和牽引力負載。鏈條經調質熱處理，承載能力大，抗拉性強；鏈板關節套筒采用合金鋼滲碳淬火、磨削加工，耐磨性高；鱗板料斗：鱗板料斗是鱗板輸送機的承載構件，采用厚鋼板以模具沖壓成型，形狀尺寸精度高，累計誤差小，鱗板行走不會跑偏。
4、機架：機架采用標準化生產，不僅規范了生產工藝，同時避免了人工失誤造成的誤差，提高產品的優良率，節約了成本，提高了經濟效益。
鱗板輸送機性能特點：
牽引鏈采用長節距板式銷軸滾子鏈，鏈條各零件均采用合金鋼材料，并經科學的熱處理，耐磨性能好，抗拉強度高、使用壽命長采用沖壓槽體，中間用橫筋加強、槽體剛性好，承載能力大。
槽體底板圓弧搭接，防止物料泄漏。
驅動電機采用調速電機，運行速度可調，以便更合理地選擇輸送量。
布置形式多樣、可水平、傾余布置，還有多種水平、傾斜組合布置。
單機輸送長度小于等于60m，提升高度小于等于10m。
輸送傾角高度可達25度，最小由率半徑6m。
物料溫度小于等于600攝氏度。

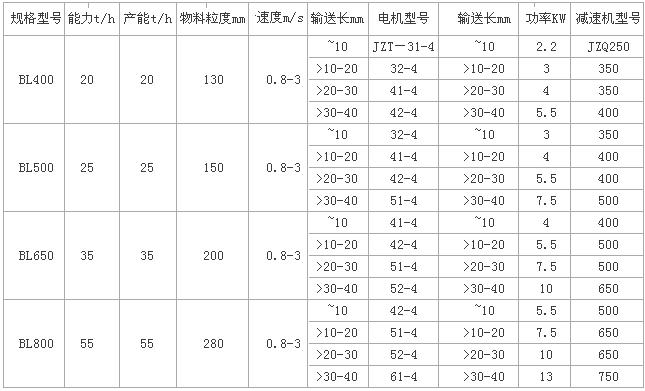

鱗板輸送機技術參數：
