U型螺旋輸送機
瀏覽次數：發布日期：2021-02-02
U型螺旋輸送機的介紹：
U型螺旋輸送機又叫U型槽式螺旋輸送機，主要用于對各種粉狀、顆粒狀和小塊狀等松散物料的水平輸送。螺旋輸送機全是有鋼材做成的，螺旋輸送機用于輸送溫度較高的粉末或者固體顆粒等化工、建材用產品。螺旋輸送機的內部是有一個輸送管，葉片成螺旋狀的焊接在輸送管上.U型螺旋輸送機的分類：
1、按驅動方式分類
U型螺旋輸送機驅動裝置
（1）U型螺旋輸送機長度小于35m時，為單軸驅動螺旋。
（2）U型螺旋輸送機長度大于35m時，為雙軸驅動螺旋。
2、按中間吊軸承種類區分
（1）M1-為滾動吊軸承，采用80000型密封軸承，軸蓋上另有防塵密封結構，常用在不易加油，不加油或油對物料有污染的地方，密封效果好，吊軸壽命長，輸送物料溫度≤80℃。
（2）M2-為滑動吊軸承，設有防塵密封裝置，有鑄銅瓦，合金耐磨鑄鐵瓦，銅基石墨少油潤滑瓦。常用在輸送物料溫度比較高（t≥80℃）或輸送含水較大物料。
3、按材質分類
（1）普通碳鋼U型螺旋輸送機-主要適用于水泥，煤炭、石料、等磨損較大，對物料沒特殊要求的行業。
（2）不銹鋼U型螺旋輸送機-主要適用于糧食、化工、食品等對輸送環境有要求的行業，清潔度高，并且不會對物料產生污染，使用時間長，但是造價相對較高。

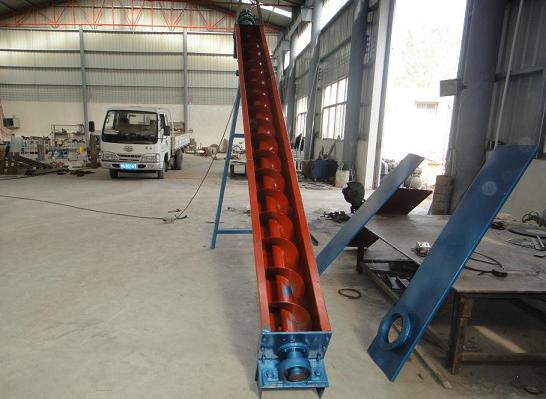

U型螺旋輸送機結構圖：
U型螺旋輸送機的特點：
U型螺旋輸送機是適宜小范圍作業，輸送穩定，在輸送場地限制的情況下可以很好的發揮作用。密封性能好，對于粉塵較大以及對環境有要求的場合具有極大的優勢，可以避免輸送過程中揚塵現象的產生。但是U型螺旋輸送機不適宜長距離輸送，造價較皮帶輸送機來說較大，對易碎物料容易產生擠壓等破壞。
1、高效率輸送
小直徑、高轉速、變螺旋的螺旋體設計，確保產品在工作過程中順暢、快速均勻上料。
2、安裝方便
無論是水平，還是大傾角均可連續輸送，并可直接與其配套的設備連接固定，無需地基基礎，充分利用空間，移動、拆裝十分方便。
3、多元化的聯接
進、出料口可采用萬向球、布袋、法蘭等連接方式。
4、創新的設計
齒輪減速機具有體積小、承載轉距大、噪音低、不滲油等顯著特點。
U型螺旋輸送機應用范圍：
U型螺旋輸送機廣泛應用于各行業，如建材、化工、電力、冶金、煤礦炭、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如煤礦、灰、渣、水泥、糧食等，物料溫度小于200℃。在混凝土攪拌站中,螺旋輸送機的作用得到了大的體現。螺旋輸送機不適宜輸送易變質、黏性較大易結塊以及含水量較大的物料。
U型螺旋輸送機技術參數：
| 規 格 | 主要技術性能 | 驅動裝置 | 驅動裝置 | 重量(kg) | |||
| 直徑 | 長度(m) | 產量(水泥) t/h | 轉速(min) | 減速機 | 電動機 | ||
| 型號 | 速比 | 功率(kw) | |||||
| U 200 | -10 | 9 | 60 | ZQ250 | 23.34 | 1.1 | 726 |
| U 200 | -20 | 9 | 60 | ZQ250 | 23.34 | 1.5 | 1258 |
| U 250 | -10 | 15.6 | 60 | ZQ250 | 23.34 | 2.2 | 960 |
| U 250 | -20 | 15.6 | 60 | ZQ250 | 23.34 | 3 | 1750 |
| U 300 | -10 | 21.2 | 60 | ZQ350 | 23.34 | 3 | 1373 |
| U 300 | -20 | 21.2 | 60 | ZQ350 | 23.34 | 4 | 2346 |
| U 400 | -10 | 51 | 60 | ZQ400 | 23.34 | 5.5 | 1911 |
| U 400 | -20 | 51 | 60 | ZQ500 | 23.34 | 11 | 2049 |
| U 500 | -10 | 87.5 | 60 | ZQ400 | 23.34 | 7.5 | 2381 |
| U 500 | -20 | 87.5 | 60 | ZQ650 | 23.34 | 18.5 | 5389 |
| U 600 | -10 | 134.2 | 45 | ZQ750 | 23.34 | 22 | 3880 |
| U 600 | -10 | 134.2 | 45 | ZQ850 | 23.34 | 55 | 7090 |
